Software Apa yang Nyaman Untuk UML..?

UML saat ini lagi ngetren digunakan untuk analisa maupun rekayasa perangkat lunak. Cara pandangnya yang berorientasi objek menjadikan UML sebagai sebuah permodelan sistem yang sesuai dengan era pemrograman komputer saat ini. UML memberikan kemudahan dalam melakukan analisa suatu sistem, selain itu kemudahannya untuk dimengerti oleh kalangan yang belum mengenal analisa dan perancangan sistem juga menjadikan UML sebagai sebuah terobosan baru. Cara pandangnya yang tidak harus pakem seperti pada permodelan pemrograman terstruktur menjadikan UML turut lebih diminati.
Berbagai pengembang software berlomba membuat sebuah tool yang dapat merancang permodelan sistem dengan UML. Dari yang bersifat gratis sampai yang harus membayar segudang rupiah telah ada menanti kita. So, seperti biasa tinggal kita sendiri yang menentukan software mana yang mau kita jadikan tool favourite untuk UML. Dari beberapa software untuk melakukan permodelan diantaranya adalah :

Relational Rose
Mungkin tool ini yang sangat sering kita dengan sebagai software untuk perancangan dengan model UML. Ehm…. mungkin karena kemudahannya dan berjalan di Microsoft Windows sehingga tool ini menjadi favourite. Relational Rose telah memiliki banyak sekali fitur untuk permodelan UML yang terkandang malah membingungkan pengguna. Hal yang mungkin kurang saya gemari adalah Relational Rose memberikan patokan runtutan dalam menganalisa. Eh… jadi paten dech… nggak bisa ngembangin kreatifitas.

With Class
Walaupun namanya tidak sepopuler Relational Rose namun With Class juga merupakan software permodelan UML yang menarik. Lagi-lagi software ini juga harus merogoh kocek agak dalam. Namun, bagi yang hanya ingin mencoba With Class menyediakan versi Trial. Lumayan kalau jatah analisa kita 1 bulan kan pas…!

UML Plugin di NetBeans IDE
Seperti biasa NetBeans IDE yang didukung oleh Sun Microsystem mempunyai banyak sekali plugin, yang termasuk diantaranya adalah UML Plugin. Emmmmm… bagus sich, tapi berat banget loadingnya…. apalagi kalau dipasang pada komputer pas-pasan … minta ampun dech… Tapi lumayan powerfull karena selain include dengan NetBeans yang so pasti dekat dengan JAVA.

DIA
Nah, kalau ini biasanya jalan di sistem operasi LINUX. DIA merupakan software untuk menggambar diagram. Walaupun bukan spesialis UML, tetapi DIA telah menyediakan plugin UML yang dapat kita gunakan free. Apalagi runningnya yang tergolong ringan patut untuk kita perhitungkan sebagai tool permodelan dengan UML.

Umbrello
Nah, kalau ini spesialis UML di sistem operasi LINUX. Selain ringan dalam pemakaian, Umbrello juga lengkap untuk membuat permodelan diagram-diagram UML. Em… walaupun belum selengkap Relational Rose, namun Umbrello dapat menjadi pilihan yang tepat. Apalagi kita ndak lagi dikekang harus dengan metode seperti apa dalam merancang sebuah sistem.

Ada apa dengan UML?

Kebanyakan orang salah, UML bukanlah Universal Modelling Language, dimana UML tidak diperuntukkan agar bisa membuat model bagi apa saja (contoh, UML tidak terlalu baik untuk memodelkan persediaan pasar).UML juga bukanlah Unified Marxist-Leninists, suatu partai politik di Nepal. UML adalah Unified Modelling Language.
lebih penting adalah, UML merupakan standardized modelling language yang terdiri dari kumpulan-kumpulan diagram, dikembangkan untuk membantu para pengembang sistem dan software agar bisa menyelesaikan tugas-tugas seperti:
• Spesifikasi
• Visualisasi
• Desain Arsitektur
• Konstruksi
• Simulasi dan testing
• Dokumentasi
UML dikembangkan sebagai ide dasar untuk mempromosikan hubungan dan produktifitas antara para pengembang dari object-oriented system.
UML memuaskan kebutuhan yang penting dalam pengembangan software dan sistem. Pemodelan (modeling) memungkinkan para pengembang bisa berkonsentrasi pada gambaran yang luas. UML membantu kita melihat dan menyelesaikan masalah-masalah yang sering terjadi. Ketika kita membuat model, kita membuat suatu abstraksi dari sistem nyata yang sudah ada, yang memungkinkan kita bisa bertanya tentang model tersebut dan akan kita dapatkan jawaban yang memuaskan.
Setelah kita puas dengan hasil kerja kita, kita bisa menggunakan model kita bersama dengan orang lain. Kita bisa menggunakan model kita untuk meminta bantuan dari orang lain yang akan meningkatkan kerja kita, dan juga dapat saling membantu dengan mengajari orang lain.
Abstracting
Teknik dalam membuat model dari ide kita atau dunia nyata adalah dengan menggunakan abstraction. Sebagai contoh, map merupakan model dunia – bukanlah miniatur dunia.
Setiap diagram UML yang kita gambar memiliki keterkaitan dengan dunia nyata. Abstraction dikembangkan sebagai ketentuan untuk dipelajari dan sering digunakan.
Jika kita berpikir UML sebagai map dari dunia yang kita lihat, hampir mendekati. Analogi yang lebih mendekati adalah merupakan kumpulan dari blueprint yang menampilkan detail yang cukup dari suatu bangunan untuk memastikan tentang apa sebenarnya bangunan tersebut. Abstraction model dan diagram juga berguna karena akan menjelaskan lebih rinci detail-detail yang dibutuhkan (kita tidak perlu mengambar pohon dan mobil dan orang dalam map kita, karena map kita akan menjadi susah alias tidak praktis untuk dipakai).
Kategori diagram UML
• Structural Diagram: kita menggunakan structural diagram untuk menampilkan blok bangunanan dari sistem kita – merupakan fitur yang tidak berubah bersama waktu. Diagram ini menjawab pertanyaan, ada apa disana?
• Behavioral Diagram: kita menggunakan behavioral diagram untuk menampilkan bagaimana sistem kita merespon permintaan atau apa saja seiring waktu.
• Interaction diagram: merupakan tipe dari behavioral diagram. Kita menggunakan interaction diagram untuk melukiskan perubahan dari pesan-pesan dalam suatu kolaborasi (kumpulan dari object-object yang sama) sehingga tujuan bisa tercapai.
• Structural diagram (Class diagram) : Digunakan untuk menampilkan entiti dunia nyata, elemen dari analisa dan desain, atau implementasi class dan relasinya.
• Structural diagram (Object diagram) : Digunakan untuk menampilkan suatu contoh spesifik atau ilustrasi dari suatu object serta link nya. Sering digunakan untuk mengindikasikan kondisi dari suatu even, seperti percobaan atau operasi pemanggilan.
• Structural diagram (Composite structure diagram) : Digunakan untuk menampilkan bagaimana sesuatu itu dibuat.
• Structural diagram (Deployment diagram) : Digunakan untuk menampilkan arsitektur run-time dari suatu sistem, kerangka hardware, ruang lingkup software, dan sebagainya.
• Structural diagram (Component diagram) : Digunakan untuk menampilkan organisasi dan hubungan antar sistem.
• Structural diagram (Package diagram) : Digunakan untuk mengorganisir elemen model dan menampilkan ketergantungan antara mereka.
• Behavioral diagram (Activity diagram) : Digunakan untuk menampilkan arus data dari kebiasaan antar object.
• Behavioral diagram (Use case diagram) : Digunakan untuk menampilkan layanan yang bisa diminta oleh actor dari sistem kita.
• Behavioral diagram (State machine diagram / Protocol state machine diagram) : Digunakan untuk menampilkan urutan proses dari suatu object dan kondisinya saat ini.
• Interaction diagram (Overview diagram) : Digunakan untuk menampilkan banyak skenario interaksi (urutan dari kebiasaan) bagi suatu kolaborasi (kumpulan elemen yang sama dan saling bekerja agar tercapai tujuan yang diinginkan).
• Interaction diagram (Sequence diagram) : Digunakan untuk fokus pada perubahan pesan antara grup dari suatu object dan urutan pesan tersebut.
• Interaction diagram (Communication diagram) : Digunakan untuk fokus pada perubahan pesan antara grup dari suatu object dan relasi dari object-object tersebut.
• Interaction diagram (Timing diagram) : Digunakan untuk menampilkan perubahan dan hubungan terhadap waktu nyata atau terhadap proses sistem.
Karena UML sangatlah fleksibel, kita akan menjumpai berbagai cara dalam meng-kategorikan diagram kita. Pohon kategori di bawah ini cukup terkenal:
• Static diagram: Menampilkan fitur statis dari sistem. Kategori ini hampir sama dengan structural diagram.
• Dynamic diagram: Menampilkan bagaimana proses perubahan yang terjadi dalam sistem sepanjang waktu. Kategori ini mencakup UML state-machine diagram dan timing diagram.
• Functional diagram: Menampilkan detail dari proses dan algoritma. Kategori ini mencakup use case, interaction, dan activity diagram.
Kita bisa mengembangkan diagram UML untuk menampilkan informasi yang berbeda pada waktu yang berbeda atau untuk tujuan yang berbeda. Ada banyak kerangka modelling, seperti Zachman atau DODAF. Berikut pertanyaan standar tentang sistem :
• Siapa yang menggunakan sistem? Menampilkan actor (pengguna sistem) dalam diagram use case(menampilkan tujuan sistem)
• Dari mana sistem dibuat? Menggambarkan diagram Class untuk menampilkan struktur logis dan component diagram agar bisa menampilkan struktur fisik.
• Dimana lokasi komponen dalam suatu sistem? Mengindikasikan rencana kita untuk menentukan lokasi suatu komponen.
• Kapan kejadian penting terjadi? Menampilkan apa yang menyebabkan object kita bisa bereaksi dan mulai melakukan kerjanya dengan state diagram dan interaction diagram.
• Bagaimana sistem ini bekerja? Menampilkan bagian struktur diagram dan menggunakan communication diagram untuk menampilkkan interaksi.
Siapa yang memerlukan UML?
Para pengguna UML dibagi dalam kategori:
• Modeler: Modeler mencoba menjelaskan dunia nyata seperti bagaimana mereka melihatnya.
• Designer: Designer mencoba mencari solusi yang memungkinkan, untuk dibandingkan atau menentukan proses pada aspek yang berbeda.
• Implementer: Implementer membangun solusi menggunakan UML sebagai bagian dari tujuan implementasi. Kebanyakan program UML sekarang sudah bisa membuat sendiri definisi dari suatu Class atau Database, seperti kode aplikasi atau user interface. (**)
UML itu cuma Gambar ? Benarkah ?
Well, pertanyaan yang saya pakai mungkin terlalu extreme. Bukan. Maksud saya bukannya UML itu tidak penting. Tapi ada hal yang lebih penting yaitu OOAD itu sendiri. UML “hanyalah” gambar yang digunakan sebagai “alat komunikasi” untuk menggambarkan suatu ide yang abstrak untuk dapat diimplementasikan.
Selain sebagai alat komunikasi, UML juga dapat berfungsi sebagai dokumentsasi dari suatu design. Jika architect, designer atau developer datang dan pergi dalam suatu project, UML diagrams dapat dipakai sebagai learning aid untuk memahami suatu system software yang kompleks.
UML dipilih karena kita butuh standard. Komunikasi bisa lancar kalau semua orang bicara dalam bahasa yang sama. Demikian halnya UML yang merupakan bahasa dalam bentuk gambar. Misal, jika kita menggunakan UML class diagram, semua orang yang memahami UML class diagram dapat mengerti mana attribute, mana responsibility, mana yang public, mana yang protected, class yang mana implement interface, class mana merupakan generalisasi class lainnya, dan sebagainya.
Celakanya, orang banyak yang tersesat dalam menggunakan UML ini. Banyak yang membuat UML menjadi “the real thing”. Padahal, UML itu cuma model dari system yang sebenarnya. Dan definisi model adalah: “Cheaper imitations of the real thing!”. Jadi, jangan menghabiskan terlalu banyak waktu “menggambar” UML. Fokuslah pada OOAD. Pada domain objects anda, kolaborasi antar object, responsibility tiap object, grouping object dan semacamnya. UML itu Cuma “cheaper model” dari hal-hal tadi.
Dari sini, bagaimana menggunakan UML dapat dibedakan menjadi 3:
1. UML as sketch
2. UML as Blueprint
3. UML as Programming Language
UML as sketch
Dari seluruh hal yang ada pada UML, hanya 20% saja yang akan terpakai dalam 80% effort analysis, design dan development. Kuncinya adalah selektivitas. Pilih notasi / diagram UML yang anda butuhkan saja. Gambarkan juga UML untuk hal yang menjadi fokus perhatian pada suatu saat tertentu. Tidak perlu semuanya.
Dengan demikian, UML dapat anda gambar dengan pensil diatas kertas. Dengan spidol pada whiteboard. Gambarkan diagram UML di whiteboard, diskusikan bersama team development, begitu ide development di dapat, langsung coding. Intinya, UML digunakan sebagai media komunikasi pada saat brainstorming ide design.
UML tadi bisa disimpan, tapi bisa juga dibuang. Terserah anda. Jika anda memakai drawing tools seperti Visio, anda dapat menyimpan UML tadi sebagai dokumen. Yang lebih menarik, Visio Enterprise Architect bisa melakukan Reverse Engineer dari code anda. Jadi, anda dapat menggunakan the code as the documentation of the system.
Saya adalah penganut aliran UML as sketch ini. UML tool favorit saya adalah spidol dan whiteboards. Yeah, kadang-kadang pakai Visio juga. Sekarang ini saya pakai Visio Enterprise Architect 2003.
UML as Blueprint
Jika anda membangun gedung pencakar langit atau jembatan, pasti ada arsitek dan insinyur sipil yang akan menggambar dan mengkalkulasikan semua design. Setelah design jadi, design dilempar ke kuli bangunan yang akan diawasi para mandor.
UMLdapat digunakan sebagai blueprint seperti halnya design bangunan atau jembatan. Architect/senior devs membuat UML-nya, lalu developer menulis code berdasarkan design tersebut. Konsekuensinya, UML yang digunakan harus sedetail-detailnya, selengkap-lengkapnya.
Problemnya, pada banyak kasus, selama masa development, design bisa berubah mengikuti kebutuhan bisnis. Nah, jika code harus berubah, logikanya, blueprint juga harus berubah. Me-maintain blueprint ini bukanlah pekerjaan ringan. Bikin capek! Syukur kalau ada waktu untuk melakukannya.
Tapi, pada skala project yang besar, dengan development team yang terpisah, UML as blueprint is the way to go. Tentu saja, pada project skala besar anda pasti menggunakan CASE tool (Computer Aided Software Engineering). Dengan CASE tool, maintenance blueprint ini akan lebih ringan. Jika anda tidak punya CASE tool, tetapi memilih menggunakan UML as blueprint… you just dig your own grave!!!
UML as Programming Language
Yang satu ini menggunakan UML lebih jauh lagi. Design dilakukan dengan UML (tentu saja dengan CASE tool), lalu dengan UML tadi di-generate skeleton code secara automatis. Nah, pada skeleton code inilah developer menambah baris-baris code untuk melengkapi skeleton code tadi. Disini, UML berfungsi sebagai suatu programming language. Untuk melakukan ini, anda perlu CASE tool yang canggih. CASE tool yang harus men-support Round-trip Engineering.
Microsoft support untuk UML
Sebagai permulaan, saya akan bicara tool Microsoft untuk UML yaitu Visio.
Visio men-support forward engineering. Kita bisa membuat skeleton code dari UML design kita. Sebaliknya, kita bisa mendapatkan UML (class diagram) dari code kita dengan fasilitas reverse engineering. Sayangnya, Visio tidak mensupport round-trip engineering. Code hasil generate dari Visio, jika kita update, lalu kita reverse engineer, anda mendapatkan model UML baru (bukan yang pertama anda pakai tadi). Lalu dari model yang baru anda dapat ini, anda tidak dapat melakukan update terhadap UML design ini dan mengharapkan code anda tadi juga terupdate. Intinya, Visio tidak bisa Round-trip engineering. Dari kenyataan ini, Visio masih termasuk kategori Drawing tool untuk menggambar UML. Dia belum layak disebut sebagai CASE tool.
Ada banyak CASE tool di pasaran. Tapi… harganya tidak ada yang murah. Yang paling terkenal adalah dari Rational (sekarang IBM Rational). Saya pernah punya sedikit pengalaman dengan Rational XDE for Microsoft .NET. Interesting. Tetapi, jika anda tidak punya barang-barang mewah seperti CASE tool ini, jangan sekali-sekali menggunakan UML sebagai blueprint apalagi programming language. O ya, CASE tool juga tampaknya tidak terlalu sukses di pasar.
O ya, Visio yang ada sekarang menggunakan UML versi 1.4. Baru-baru ini, OMG (yang bertugas memaintain UML) merilis UML versi 2.0. Jika anda ingin menggunakan UML versi 2.0 ini, ada stencil untuk Visio yang bisa anda download di :http://www.phruby.com/stencildownload.html
Tentang UML sendiri, Microsoft melihatnya bahwa UML bukan satu-satunya modeling language. Microsoft sedang memulai inisiatif DSL (Domain Specific Language). Lalu ada lagi inisiatif Software Factories, dsb. Sangat menarik untuk kita ikuti perkembangannya. Tetapi sebelum semua ini jadi kenyataan (he..he.. maksudnya, bisa kita pakai di production), kita stick dulu di UML. Kita juga lihat apakah DSL ini akan bisa “menggantikan” UML. Apakah DSL bisa diterima komunitas development. Dan sebagainya..dan sebagainya…
Kembali ke alinea pertama… ada yang lebih penting dari UML atau apapun juga modeling language lainnya… OOAD! UML itu Cuma gambar.

sumber

animasi Ikan

MEMBUAT DATABASE MENGGUNAKAN NETBEANS 6.0

untuk membuat database dalam NetBeans, masuklah ke MySQL comand promp lalu ketikkan
CREATE DATABASE NAMA_DATABASE;
maka otomatis akan terbuat sebuah database, contoh kita buat database dengan nama database “koleksi_buku” :



kalo proses pembuatan berhasil, maka akan ada tulisan QUERY OK
MEMBUAT KONEKSI
untuk membuat koneksi dalam Netbeans,
pertama kita masuk dulu ke tab service :



setelah itu klik kanan pada Database, lalu pilih New Connection :

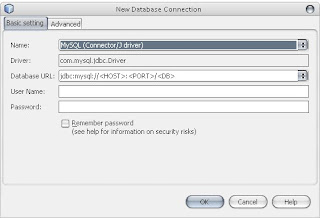

setelah itu masukkan akan keluar dialog seperti dibawah ini :



inilah nama host dengan lokasi server database MySQL, dan no portnya, juga nama databasenya yang tadi kita buat yaitu “koleksi_buku”. setelah itu isi username dan password yang kita gunakan untuk mengakses database,seperti dibawah ini :



setelah itu klok ok :



klik ok lagi

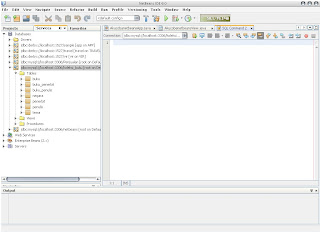

setelah proses pembuatan koneksi berhasil, kita bisa melihat akan ada subtree baru yang terbuat dari hasil koneksi tadi. sekarang kita akan membuat table dan juga melakukan proses peremajaan.
sebelumnya klik kanan pada hasil subtree yang tadi kita buat lalu pilih Execute Comand :



maka akan terdapat editor baru untuk kita gunakan sebagai proses eksekusi kode SQL :

MEMBUAT TABEL
untuk membuat table dalam MySQL, gunakan kode seperti dibawah ini :

CREATE TABLE NAMA_TABLE(
NAMA_KOLOM TIPE_DATA KETERANGAN,
NAMA_KOLOM TIPE_DATA KETERANGAN
);

misal kita akan membuat sebuah table Bukuku dengan kolom Id_Buku, Judul, Pengarang :



setelah itu klik tombol seperti pada gambar dibawah ini untuk mengeksekusi skrip diatas
setelah itu, maka sekarang telah terbentuk sebuah table dalam database Koleksi_buku yang bernama BUKUKU, anda bisa melihatnya pada subtree koneksi yang tadi dibuat :



jika tidak keluar, coba klik kanan lalu klik Refresh.

MEMASUKKAN DATA

sekarang kita akan melakukan proses pemasukkan data pada table yang tadi kita buat. untuk memassukkan data gunakan :

INSERT INTO NAMA_TABLE
VALUES (
‘NILAI KOLOM 1′,
‘NILAI KOLOM 2′
);

misal kita akan memasukkan data pada tabel bukuku yang tadi kita buat :



setelah itu klik tombol eksekusi, maka tabel BUKUKU sekarang akan terdapat sebuah record (baris) yang bernilai seperti yang tadi kita masukkan.

MENAMPILKAN DATA

pada step sebelumnya kita telah memasukkan data, namun kita belum tahu apakah data yang tadi kita masukkan berhasil atau tidak, makanya kita perlu menampilkan seluruh data dalam tabel MAHASISWA tadi. untuk menampilkan tabel gunakan :

SELECT NAMA_KOLOM, NAMA_KOLOM
FROM NAMA_TABLE;

atau, jika kita akan menampilkan seluruh kolom gunakan :

SELECT *
FROM NAMA_TABLE;

misal kita akan menampilkan seluruh data dalam tabel BUKUKU :



setelah dieksekusi, maka akan muncul tabel seperti dibawah ini :



sekarang bisa kita liat bahwa proses INSERT tadi telah berhasil.

MENGUBAH DATA

selain proses INSERT, kita juga sering melalukan proses perubahan data atau lebih dikenal dengan proses UPDATE. dan untuk melakukan proses UPDATE gunakan :

UPDATE NAMA_TABLE
SET NAMA_KOLOM = ‘NILAI BARU’
WHERE
KONDISI;

misal kita akan mengubah nama untuk pengarang dengan nim BK001 menjadi Abdullah



sekarang data dalam table akan berubah seperti dibawah ini :



MENGHAPUS DATA

selain proses INSERT, UPDATE, kita juga pasti akan melakukan proses penghapusan data yang telah tidak digunakan atau dikenal dengan nama proses DELETE. dan untuk melakukan proses tersebut kita gunakan :

DELETE FROM NAMA_TABLE
WHERE
KONDISI;

atau jika kita akan akan menghapus seluruh data dalam table :

DELETE FROM NAMA_TABLE;

misal kita akan menghapus data pada tabel BUKUKU dengan nim BK001 :



sekarang kita tidak akan melihat data BUKUKU dengan nim BK001 karena telah dihapus dari tabel :




selamat mencoba.....!!!! download pdf dan perintah MySQL

Koneksi ke database Mysql menggunakan Java Netbeans

Banyak cara untuk koneksi ke database mysql dan mengeditnya, bisa melalui phpmyadmin, SQL Server 2000,Comand Prompt atau juga bisa menggunakan Java Netbeans, kali ini saya akan mencoba membahas bagaimana caranya melakukan koneksi kedatabase MySql dengan Java Netbeans IDE 6.0, berikut langkah-langkahnya!
1.Pertama siapkan database dan tabel yang pada kolom pertamanya diberikan Primary key




2. Kemudian buat project baru, kali ini menggunakan java desktop aplication, beri nama project dan pada Aplication Shell pilih Database Application




3. Lanjutkan dengan klik Next >
4. Pada pilihan Database Connection pilih New Database Connection





5. Kemudian pada pilihan Name pilih jenis Mysql
6. Pada pilihan Database URL Anda akan mendapati isian seperti ini jdbc:mysql://:/
7. host=Isis dengan alamat host Anda
8. PORT=Isi dengan alamat Port
9. DB=Isi dengan nama database
10. berikut contohnya: jdbc:mysql://Localhost:3306/Aplikasi
11. Kemudian isi Username dan Password database MySql Anda
12. Berikut contoh gambarnya




13. Jika sudah klik OK
14. Jika sudah maka Anda bisa memilih tabel yang sudah diberikan primary key dan mensetting kolom mana saja yang ingin digunakan, seperti pada gambar dibawah ini



16. Jika sudah kita lanjutkan dengan mengklik Next > dan pada pilihan selanjutnya bisa diakhiri dengan mengklik Finish

17. Tunggu beberapa saat hingga akhirnya Anda mendapati project seperti gambar dibawah ini




Karena table saya begitu banyak field nya,jadi hanya terlihat huruf depannya saja
18. Tekan F6 untuk menjalankan program
19. Koneksi berhasil dilakukan dan Anda bisa melakukan pengeditan database



Selamat mencoba…….!!!!!!!! download
